Click panel sa drží na streche skrytými sponami, nie skrutkami cez plech. To je rozdiel, ktorý pri niektorých montéroch ešte stále nevedia, a tak vidíme strechy, kde sú skrutky pretiahnuté priamo cez krytinu pri každom rohu. Záruka výrobcu padá v momente, keď to kontrolný technik zazrie. V článku si pozrieš správne kotvenie podľa Ruukki, Lindab a Blachprofil 2, výpočet dilatácie pri dlhých paneloch a štyri najčastejšie chyby, ktoré pravidelne opravujeme po iných firmách.
Princíp: spony, nie skrutky cez plech

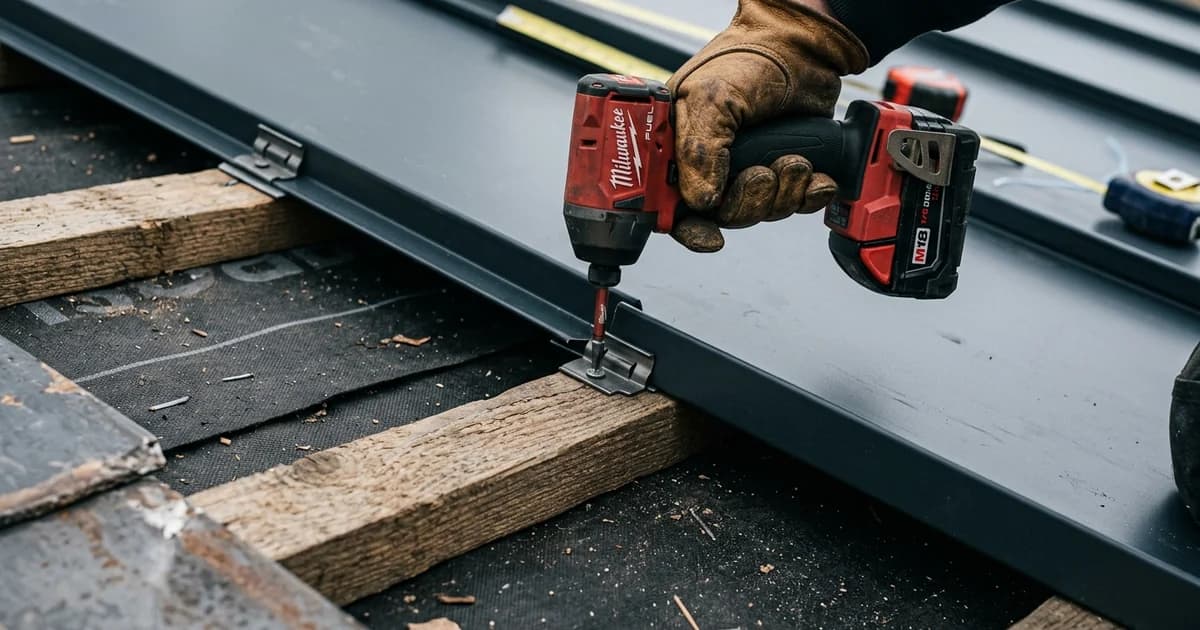

Click panel má na jednej strane zákryt (lock) a na druhej zákrytku (snap). Pri kladení sa nový panel zacvakne do predchádzajúceho. Konštrukciu na latovaní alebo debnení drží spona (clip), ktorá je skrytá pod zákrytom susedného panela.
Skrutka spája sponu s drevenou konštrukciou, nie plech s konštrukciou. Plech pri tepelnej dilatácii „kĺže“ na sponách (klzná spona) a tým sa vyrovnáva rozdiel dĺžky pri zmene teploty. Pri pevnom uchytení každého panela skrutkou by sa plech zvlnil alebo praskol.
Typy spôn
- Pevná spona (fix clip). Drží panel v jednom bode. Používa sa pri hrebeni a v jednom rade po dĺžke strechy ako „kotviaca línia“.
- Klzná spona (sliding clip). Umožňuje pohyb panela o 2 až 4 mm pri tepelnej dilatácii. Všetky ostatné spony pod hrebeňom a po dĺžke majú byť klzné.
Skrutky: typ, dĺžka, počet
Spony sa skrutkujú do drevenej konštrukcie. Vždy do dreva, nikdy nie do plechu. Aké skrutky používaš, závisí od podkladu.
Skrutka do dreva (lata, debnenie)
Najčastejšia situácia. Skrutka 4,8 x 35 mm alebo 4,8 x 38 mm, pozinkovaná s tesniacou EPDM podložkou. Skrutky dodáva výrobca krytiny v sade so sponami. Naťahuj len ručne alebo s elektrickým skrutkovačom s nastaveným momentom (max. 4 Nm).
Skrutka do plechovej konštrukcie
Pri hospodárskych budovách s plechovou konštrukciou alebo pri rekonštrukciách, kde sa click panel kladie na pôvodný trapézový plech. Skrutka 5,5 x 25 mm samorezná s EPDM podložkou, povrch Magnelis alebo zinkohliník. Spotreba je 2 až 3-násobne vyššia ako pri kotvení do dreva, takže s tým treba rátať pri objednávke materiálu.
Počet skrutiek
Pre štandardný panel šírky 510 mm a dĺžky 4 m: 8 spôn (po 50 cm), dve skrutky na sponu, spolu 16 skrutiek. Pre paneli na strechu so snežnou zónou IV až V (Orava) sa pridáva 1 spona navyše v dolnej tretine.
Dilatácia: kedy a koľko mm pridať
Oceľ pri teplotnom rozdiele 50 °C (zima na Orave -25, leto na plechu pod slnkom +75) sa rozťahuje o 0,6 mm na meter dĺžky. Panel dlhý 8 metrov sa za rok pohne až o 5 mm.
Pravidlo pre dĺžku panelov
- Do 6 m dĺžky panela: dilatácia nepotrebná, vystačí si s klznými sponami.
- 6 až 12 m: dilatačná škára pri hrebeni a okrajoch. Plech ide cez fixné spony len v jednom rade.
- Nad 12 m: delenie panela na dve časti s prekrývaním 250 až 350 mm a dilatačnou škárou medzi nimi.
Detaily okolo komína a vikierov: nechaj 8 až 12 mm medzeru medzi plechom a lemovaním. Medzera sa vyplní pevnou tesniacou páskou z butylkaučuku, ktorá zostáva pružná. Bez medzery sa pri rozťahovaní panel ohne alebo praskne lemovanie.
Štyri najčastejšie chyby montéra
Chyba 1: Skrutka cez plech
Najtypickejšia chyba neskúseného montéra. Pri kladení tretieho alebo štvrtého panela mu uniká rad, tak si „pomôže“ skrutkou cez zákryt panela do laty. Záruka výrobcu padá. Pri dilatácii plech v okolí skrutky praskne alebo skrutka začne prepúšťať vodu.
Ako to spoznáš: pozri si strechu zo zeme s diaľkohľadom. Skrutka cez plech sa prejaví ako tmavšia bodka v rade panelov. Pri kvalitnej montáži žiadnu skrutku zhora neuvidíš.
Chyba 2: Chýbajúca dilatačná škára pri dlhých paneloch
Pri streche dlhej 10 alebo 12 m montér vyrobí jeden súvislý panel bez dilatácie. Druhý alebo tretí rok začne vyzerať vlnitý, klampiarske lemovania pri komíne začnú praskať. Oprava je nákladná: panel sa musí vymeniť, nedá sa „zaplátať“.
Chyba 3: Skrutka cez sponu
Klzná spona má drážku, cez ktorú prechádza skrutka. Skrutka sa nesmie naťahovať pevne, lebo zablokuje pohyb spony. Pri teplom leto na 75 °C plech tlačí na zablokovanú sponu a tá sa vytrhne z konštrukcie alebo zláme.
Správny postup: skrutku zaskrutkuj len natoľko, aby sa spona stále dala pohnúť o 2 až 3 mm. Pri elektrickom skrutkovači nastav moment na 3 až 4 Nm, nepoužívaj impaktný kľúč.
Chyba 4: Zlý sklon alebo nerovný podklad
Click panel chce rovinný podklad do 5 mm/2 m. Pri nerovnom debnení alebo pri pokrivenom krove sa drážky neuložia rovno a vzhľad strechy utrpí. Niekedy montér tlačí drážku silou, čím sa znehodnotí zámkovanie a panel sa pri prvej fujavici vytrhne.
Pri obhliadke vždy meriame rovinnosť krovu. Pri odchýlke nad 10 mm na 2 m metrici odporúčame doplniť debnenie, alebo zvoliť inú krytinu (škridloplech toleruje viac nerovností).
Kontrolný zoznam pred preberacím protokolom
Keď preberáš click panel strechu, prejdi týchto 6 bodov. Najlepšie s diaľkohľadom alebo z lešenia, kým ešte nie je rozobraté.
- Žiadne skrutky cez plech zhora. Iba pri hrebenáčoch a štítových lemovaniach, kde sú s tesniacou podložkou. V tele krytiny nesmie byť ani jedna.
- Rovné drážky. Z diaľky 30 m nesmie byť ani jedna drážka znateľne ohnutá. Drobné odchýlky do 5 mm sú v norme.
- Lemovanie pri komíne má tesniacu pásku. Pri rozťahovaní plechu sa pás stláča a uvoľňuje, pevné silikónové tmely tu nefungujú.
- Hrebenáče ventilované. Pri strechách s podkrovím musí pod hrebeňom byť pás z PE s odvetraním. Bez neho sa pod plechom tvorí kondenzácia.
- Žľaby s dilatačnými spojmi. Pri dĺžke žľabu nad 10 m treba dilatačné spojky. Bez nich pri mraze žľab praskne.
- Doklady o spojovacom materiáli. Faktúra na skrutky a spony od výrobcu krytiny. Nie „univerzálne pozinkované skrutky“ zo stavebnín.
Naša pracovná zásada
Pri click panely robíme len so spojovacím materiálom od výrobcu krytiny (Ruukki, Lindab, Blachprofil 2). Vlastné skrutky zo stavebnín neuznávame, lebo pri reklamácii sa stáva, že výrobca krytiny si umýva ruky. Na každej zákazke fotíme spôny pred zakrytím a fotodokumentáciu odovzdávame klientovi. Pri obhliadke ti ukážeme rezový vzor správnej skladby a vysvetlíme, prečo to robíme takto. Ponuku dostaneš do 48 hodín od obhliadky.
