„Veď je to plech, vodivý, načo bleskozvod?“ Túto vetu počujeme na obhliadkach pravidelne. Realita je opačná: plechová krytina sama o sebe pred bleskom nechráni a pre väčšinu rodinných domov je bleskozvod povinný. V článku nájdeš, kedy konkrétne ho potrebuješ, ako sa rieši kotvenie zachytávačov na click paneli bez perforácie a štandardnú zostavu pre bežný rodinný dom 150 m².
Prečo plech sám o sebe nestačí ako bleskozvod
Bleskozvodová sústava má tri funkcie:
- Zachytávacia funkcia. Zachytávacia tyč alebo mriežka nad strechou „pritiahne“ blesk skôr, než zasiahne iný bod (komín, anténu, samotnú krytinu).
- Zvodová funkcia. Zvody vedú prúd bleskovej vlny (30 až 200 kA) bezpečnou cestou zo strechy ku zemi.
- Uzemňovacia funkcia. Uzemňovacia sústava (mriežka v zemi alebo pásik FeZn okolo základu) rozptýli prúd do okolitej pôdy.
Plechová krytina je síce vodivá, ale nemá ani jeden z troch funkčných komponentov. Pri údere blesku do plechu sa prúd nemá kde organizovane odviesť, takže sa šíri náhodne cez všetky kovové prvky domu: rúry vody a kúrenia, elektrické káble, klampiarstvo, kovové konštrukcie. Tento „rozliatý“ prúd:
- Spaľuje elektrické zariadenia (TV, počítače, biele tovary).
- Poškodzuje izoláciu káblov (mikropraskliny, ktoré spôsobia skraty po týždňoch alebo mesiacoch).
- Spôsobuje preskočenie prúdu medzi vodičmi a horľavými materiálmi (drevo, izolácia), čo môže založiť požiar.
- Pri styku s človekom (rúry vody pod sprchou, vodovodná batéria) vedie k úrazu elektrickým prúdom alebo smrti.
Kedy je bleskozvod povinný pri rodinnom dome
Povinnosť bleskozvodu pre tvoj dom posúdi revízny technik na základe rizikovej analýzy. V hre je viacero faktorov:
- Výšku budovy a polohu (samostatne stojaca, na kopci, pri lese).
- Materiál konštrukcie a strešnej krytiny.
- Hodnotu vnútorného vybavenia (elektronika, dáta).
- Počet osôb, ktoré sa v budove pravidelne zdržiavajú.
- Klimatickú oblasť (Orava má vyšší výskyt búrok, najmä v okolí Roháčov a Chočských vrchov).
Pre väčšinu rodinných domov vychádza riziko nad prijateľnú hladinu, preto je bleskozvod povinný v týchto prípadoch:
- Dom s podkrovím alebo druhým poschodím. Pri výške nad 7 m nad terénom.
- Dom samostatne stojaci. Mimo súvislú zástavbu, najmä na vyvýšených miestach.
- Dom v blízkosti vyšších stavieb alebo stromov.Kde môže blesk z vyššieho objektu preskočiť cez vzduch.
- Dom s drahým elektronickým vybavením. FV systém, tepelné čerpadlo, smart home, server.
- Dom s viacerými obyvateľmi. Najmä deti a seniori, ktorí v búrke nereagujú rýchlo.
V praxi pre rodinný dom na Orave bleskozvod takmer vždy vychádza ako potrebný. Pri stavbe nového domu ho projektant zahŕňa automaticky do projektovej dokumentácie.
Tri typy ochrany: vonkajšia, vnútorná, prepäťová
Vonkajšia ochrana
Klasický bleskozvod, ktorý vidíš na streche a fasáde. Skladá sa zo zachytávača (tyč nad hrebeňom alebo mriežka po streche), zvodu (drôt po fasáde) a uzemňovacej sústavy (pásik FeZn v zemi okolo základu alebo mriežka v betóne).
Vnútorná ochrana
Ekvipotenciálny spoj všetkých kovových prvkov v dome (rúry vody, kúrenia, plynu, klampiarstvo) cez hlavnú ochranu kovových konštrukcií (HOK). Bez vnútornej ochrany sa pri údere blesku prúd „rozlieva“ aj cez tieto kovové prvky a hrozí preskočenie.
Prepäťová ochrana
Zariadenia v elektrorozvádzači (typu T1, T2 a T3), ktoré chránia elektroinštaláciu pred prepätím od bleskovej vlny. Bez T1 ochrany priamo v hlavnom rozvádzači sa pri údere blesku do siete spália všetky zariadenia v dome (poistka nestihne vypnúť za pár nanosekúnd).
Pre rodinný dom je bezpečný štandard kombinácia všetkých troch typov ochrany. Pri novej streche s FV systémom je to nielen odporúčané ale aj prakticky nutné, lebo FV invertor je veľmi citlivý na prepätie.

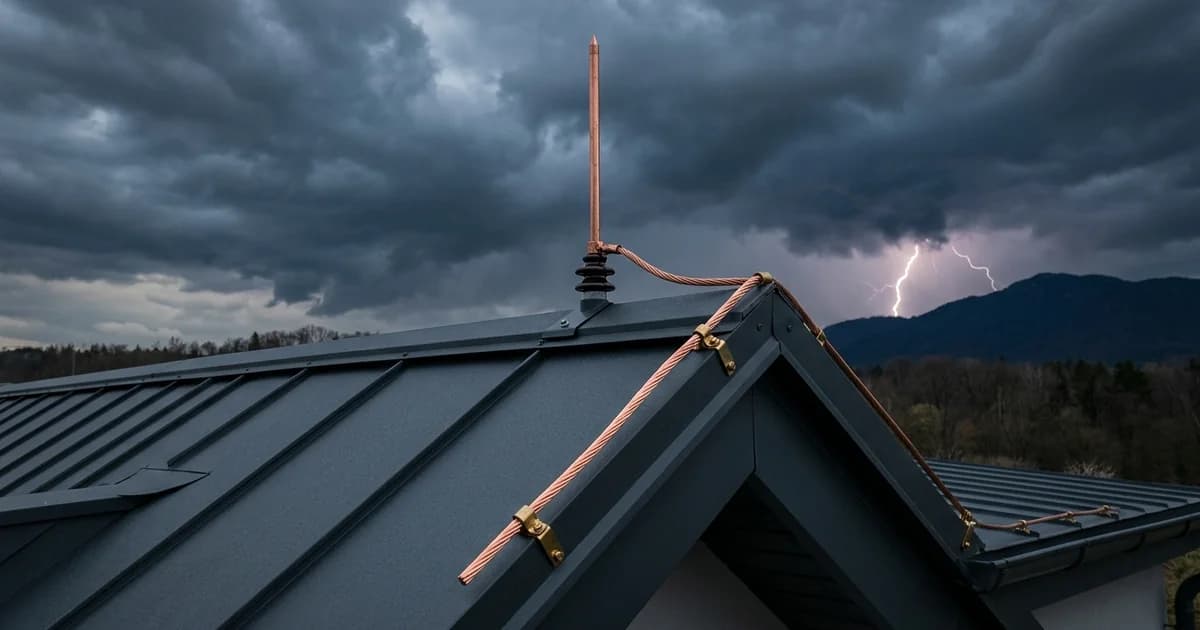

Kotvenie zachytávačov bez perforácie click panelu
Pri click paneli sa zachytávač nemôže skrutkovať priamo do plechu (poruší tepelnú dilatáciu a záruku krytiny). Riešenie sú izolované držiaky, ktoré sa upevňujú na stojaté drážky click panela podobne ako S-5 svorky pre FV.
Princíp:
- Hliníková svorka sa zacvakne na stojaty spoj click panela.
- Izolačná podložka z polyméru oddeľuje svorku od zachytávacej tyče (potrebné kvôli galvanickej izolácii).
- Zachytávacia tyč z hliníkového alebo medeného drôtu vyčnieva 100 až 200 mm nad krytinou.
- Zvod vedie od zachytávača cez izolovaný držiak po fasáde dolu k uzemňovaciu pásu.
Pri údere blesku prúd ide cez izolovaný zvod priamo do zeme bez kontaktu s plechom. Krytina ostáva chránená a záruka výrobcu platí.
Dosah ochrany jednotlivých zachytávačov
Pre rodinný dom sa používajú tri typy zachytávačov:
| Typ | Polomer ochrany | Použitie |
|---|---|---|
| Klasický zachytávač 1 m | cca 4 m | Strecha do 80 m² |
| Klasický zachytávač 2 m | cca 8 m | Strecha 80 - 150 m² |
| Sf zachytávač (s vyšším dosahom) | cca 12 m | Strecha 150 - 250 m² |
| ESE zachytávač (aktívny) | 20 - 80 m podľa typu | Veľké strechy, areály |
Pre štandardný rodinný dom na Orave stačí jeden klasický zachytávač 2 m nad hrebeňom plus mriežková sústava z hliníkového drôtu po streche. ESE zachytávače sa pre rodinné domy spravidla nepoužívajú (sú drahé a pre menšiu plochu zbytočne výkonné).
Z čoho sa skladá bleskozvod pre rodinný dom
Pre bežný rodinný dom 150 m² strechy s click panelom je štandardná zostava nasledovná:
- Zachytávacia tyč 2 m s izolovaným držiakom.
- Hliníkový drôt po streche s držiakmi (cca 30 bm).
- Dva zvody po fasáde (12 bm) s držiakmi.
- Uzemnenie FeZn pásik okolo základu (40 bm) so svorkami.
- Hlavná ochrana kovových konštrukcií (HOK).
K bleskozvodu treba pripočítať revíznu správu, ktorú vykoná autorizovaný revízny technik s oprávnením skupiny E2 po dokončení inštalácie. Pravidelná revízia sa pre rodinný dom robí každé štyri roky.
K vonkajšej časti odporúčame doplniť aj prepäťovú ochranu T1+T2 v rozvádzači. Bez nej je citlivá elektronika v dome aj pri funkčnom bleskozvode nechránená pred prepätím v sieti. Pri stavbe nového domu je celý systém súčasť projektu elektroinštalácie a financuje sa spolu s ňou.
S kým spolupracujeme
Bleskozvod priamo neinštalujeme, lebo ide o vyhradené elektrické zariadenie podľa vyhlášky 508/2009 Z.z. Inštalovať ho smie len osoba s odbornou spôsobilosťou pre elektrické zariadenia. Revíznu správu vykonáva revízny technik s oprávnením skupiny E2.
Pre svojich klientov máme overeného partnerského elektrikára a revízneho technika, ktorí v okrese Tvrdošín a Námestovo robia bleskozvody pravidelne. Pri kompletnej rekonštrukcii strechy si s nimi koordinujeme termín tak, aby bleskozvod prišiel hneď po kladení krytiny a nepoškodila sa nová strecha.
Pri novej streche treba aj nový bleskozvod?
Pri kompletnej rekonštrukcii strechy takmer vždy áno, z troch dôvodov:
- Starý bleskozvod sa pri demontáži krytiny aj tak rozoberá. Zvody na fasáde môžu zostať, ale zachytávacie tyče a mriežka po streche idú dole spolu s krytinou. Spätná montáž starých prvkov nie je rozumná.
- Materiály z 80. a 90. rokov sú často skorodované.Čierny FeZn drôt sa po 30 rokoch v oxidovanom stave nedá uznať ako spoľahlivá ochrana. Hliníkový alebo medený drôt z modernej inštalácie má životnosť 50 a viac rokov.
- Nové normy a uzemňovacie pomery. Aktuálne predpisy majú prísnejšie požiadavky než tie z 80. a 90. rokov. Pri rekonštrukcii sa vyplatí prejsť na aktuálny stav, revízny technik ti vystaví novú revíznu správu.
Pri novej streche s FV systémom je bleskozvod ešte dôležitejší. Hliníkové rámy FV panelov sú vodivé a pri údere blesku do panelu sa prúd šíri cez rám a kotvenie do strechy. Bez koordinovaného bleskozvodu hrozí poškodenie FV systému aj krytiny.
