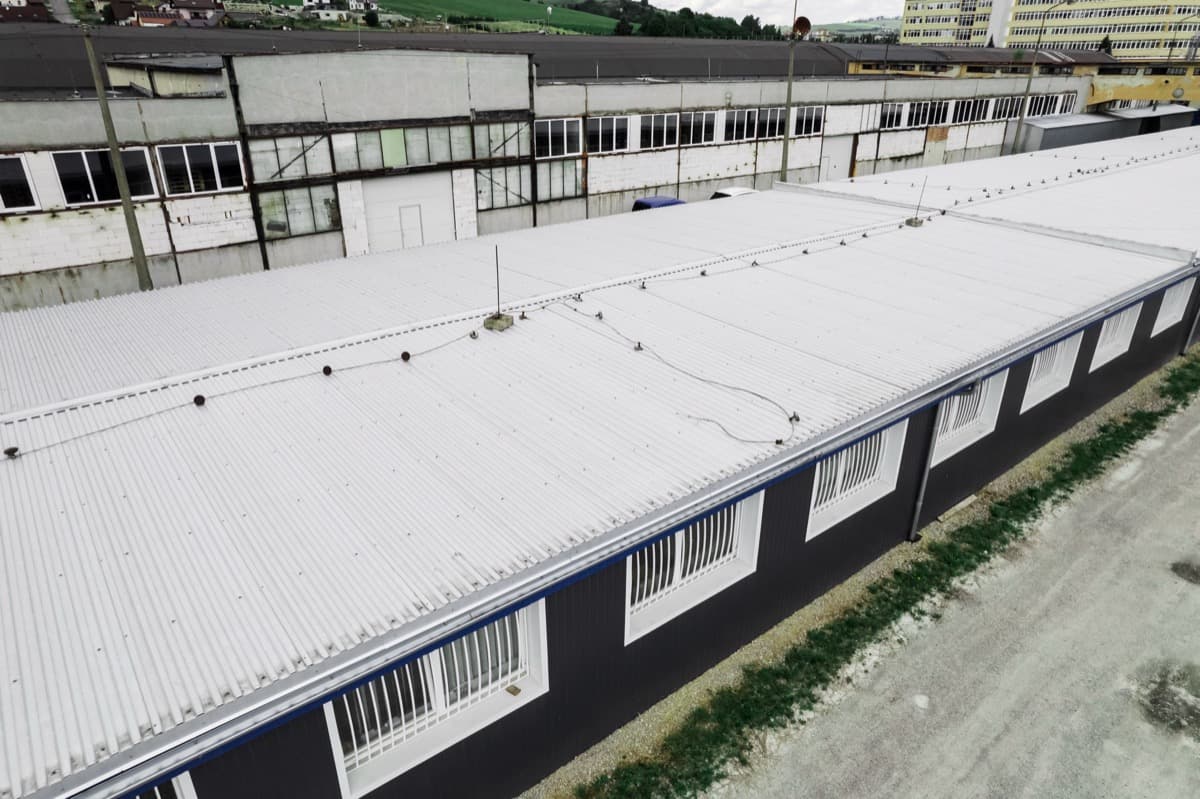

Trapézový plech a sendvičový panel sú dva najčastejšie zvolené materiály pre strechu haly na Slovensku. Trapéz je lacnejší a univerzálnejší, sendvičový panel má integrovanú tepelnú izoláciu a vyššiu požiarnu odolnosť. Voľba závisí od toho, či ide o vykurovanú prevádzku, sklad, agrobudovu, alebo predajný showroom. V článku nájdeš porovnanie v 7 parametroch, kedy sa hodí ktoré riešenie, aké sú normatívne požiadavky podľa STN a v ktorých prípadoch sa oplatí skombinovať oba materiály.
Definícia: čo je trapéz a čo sendvičový panel
Trapézový plech je tenkostenný oceľový plech s vylisovaným profilom v tvare trapézu. Výška vlny určuje únosnosť a typické označenia sú T8, T18, T35, T50, T55, T100 až T160 mm. Hrúbka plechu sa pohybuje od 0,5 mm pre menšie haly do 0,75 mm pre priemyselné objekty. Povrchová úprava môže byť polyester, polyester matný, PVDF, alebo plastisol pre korozívne prostredia.
Sendvičový panel je trojvrstvový dielec: dva oceľové plechy (zvyčajne profilované) s tepelnoizolačným jadrom medzi nimi. Jadrá sú tri: tvrdý polyuretán (PUR), polyizokyanurát (PIR) alebo lamelová minerálna vlna (MV). Hrúbka jadra od 40 do 200 mm. Spojenie panelov je pero-drážka so skrytým zápichom, kotvenie do nosnej konštrukcie cez prvý plech.
Porovnanie v 7 parametroch
| Parameter | Trapézový plech | Sendvičový panel |
|---|---|---|
| Tepelná izolácia (U-hodnota) | Bez izolácie, treba doplniť (minerálnou vlnou v podstreší) | 0,18 až 0,22 W/m²K pri 120 mm (PIR) |
| Hrúbka strešnej skladby | 0,5 až 0,75 mm samotný plech, plus izolácia v podstreší | 40 až 200 mm panel je celá skladba |
| Hmotnosť na m² | 5 až 8 kg | 10 až 16 kg podľa hrúbky jadra |
| Požiarna odolnosť | Závisí od skladby s izoláciou | B-s1-d0 (PIR) až A2-s1-d0 (MV), EI 30 až 120 min |
| Minimálny sklon strechy | 5 až 8° (STN 73 1901), 15° pri napájaní pásov | 3 až 7° |
| Životnosť povrchovej úpravy | 20 až 40 rokov podľa náteru (polyester vs PVDF) | 25 až 40 rokov (závisí od plechu, nie od jadra) |
| Rýchlosť montáže | Stredná: krytinu kladie tím za 2 až 4 dni | Vysoká: panel je celá skladba, montáž o 30 až 40 % rýchlejšia |
Kedy zvoliť trapézový plech
Trapéz má zmysel tam, kde nepotrebuješ zateplenú strechu, alebo kde tepelná izolácia bude v inej vrstve. Konkrétne situácie:
- Nevykurované sklady a logistické haly, kde tepelná pohoda nie je požiadavkou.
- Agrobudovy: kravíny, ovčiarne, sklady krmovín a strojov. Často sa volí plastisolová úprava 200 µm kvôli korozívnemu prostrediu z amoniaku a vlhkosti.
- Autoservisy a dielne s vykurovaním nad podstrešie, kde izolácia je v podhľade z minerálnej vlny.
- Rekonštrukcie existujúcich striech, kde sa kladie nový plech na pôvodnú konštrukciu.
- Hospodárske budovy: prístrešky pre stroje, dielne, sklady drobnej techniky.
Kedy zvoliť sendvičový panel
Sendvičový panel sa hodí tam, kde sa rieši tepelná izolácia, požiarna odolnosť alebo rýchlosť výstavby v jednej položke. Konkrétne situácie:
- Vykurované haly: výrobné prevádzky, montovne, stredne náročné prevádzky bez požiarnej náročnosti, kde sa obvykle volí PIR jadro.
- Sklady chladiarne a mraziarne, kde sa požaduje vysoká tepelná izolácia (160 až 200 mm PIR alebo PUR).
- Sklady horľavín, autoservisy, požiarne pásma: tu sa povinne volí panel s jadrom z minerálnej vlny (A2-s1-d0). Klasifikácia podľa STN EN 13501-1.
- Predajne, showroomy a kancelárie, kde sa rieši aj akustika a estetika. Vnútorný plech môže byť hladký a v RAL farbe interiéru.
- Projekty s tlakom na termín: panel je celá skladba, takže odpadá kladenie izolácie v podstreší.
Tri jadrá panelov: PUR, PIR a minerálna vlna
Voľba jadra rozhoduje o cene, tepelnej izolácii a požiarnej odolnosti. Princíp:
| Jadro | Tepelná hodnota (120 mm) | Požiarna klasifikácia | Typické použitie |
|---|---|---|---|
| PUR (polyuretán) | ~0,20 W/m²K | Bez deklarácie, B-s2-d0 | Nevykurované haly, agrobudovy, najlacnejšia voľba |
| PIR (polyizokyanurát) | ~0,19 W/m²K | B-s1-d0, EI 15 až 30 min | Vykurované výrobné haly, logistika, stredná požiarna náročnosť |
| Minerálna vlna | ~0,21 W/m²K | A2-s1-d0, EI 30 až 120 min | Sklady horľavín, autoservisy, požiarne pásma, kotolne |
Sklon strechy a normatíva podľa STN
Minimálne sklony pre trapéz určuje STN 73 1901. Pre strešné krytiny z plechu je minimum:
- 8° pri trapéze bez napájania pásov (jedna tabuľa od hrebeňa po odkvap).
- 15° pri napájaní pásov v rade. Pri menšom sklone treba prelapenie minimálne 250 mm a tesniacu pásku.
- 5° výnimočne pri dotesnení spojov tesniacimi páskami a pri profile T35 a vyššom.
Pre sendvičové panely sú minimálne sklony nižšie (3 až 7°), lebo spoj pero-drážka je vodotesný pri správnej montáži. Pri kotvení do nosnej konštrukcie sa používa skrutka cez prvý plech s EPDM podložkou a tesniacou pastou v okolí prienikov.
Kombinácia trapéz + sendvič na jednej hale
V praxi sa často strecha rieši sendvičovým panelom (zateplená) a fasáda trapézovým plechom T8 alebo T18. Tým sa využije prednosť každého materiálu: úspora pri fasáde, kde nie je tepelná požiadavka tak silná, a vyššia kvalita pri streche, ktorá sa obnovuje raz za 30 až 50 rokov.
Druhá kombinácia je trapéz ako nosný profil (T100 až T160 ako samonosná strecha) plus minerálna vlna v podstreší pre tepelnú izoláciu a sadrokartónový alebo betónový strop pre estetiku a akustiku. Takto sa rieši napríklad ľadová plocha alebo športová hala.
Príprava strechy na fotovoltiku

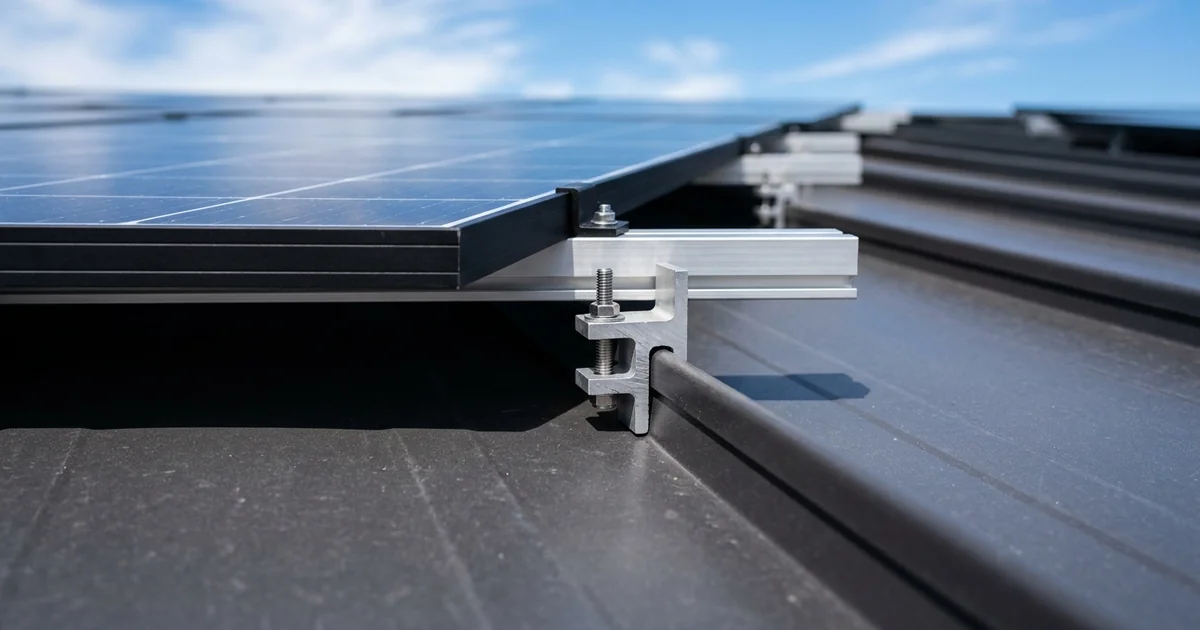

Pri novej hale je vhodné dohodnúť rozmery a kotvenia tak, aby sa neskôr dali namontovať fotovoltické panely bez zrušenia záruky krytiny. Pri trapéze sa používajú hliníkové kotvy K2 alebo Schletter, ktoré sa skrutkujú do hornej vlny trapézu s EPDM podložkou a tesniacou pastou. Pri falcovanom plechu (alternatíva k trapézu pre prestížne objekty) sú vhodné svorky S-5 bez perforácie krytiny.
Pri sendvičovom paneli treba dohodnúť so statikom aj dodávateľom krytiny prípustné zaťaženie panelov hmotnosťou FV. Hmotnosť sústavy je 18 až 25 kg/m² pri klasických mono-Si paneloch a približne 12 kg/m² pri ľahších tenkovrstvových moduloch.
Klampiarske detaily, ktoré sa pri hale neprehliadajú
Strechu robí krytina, ale dlhodobá tesnosť závisí od klampiarskych prvkov v okolí prienikov a okrajov. Na hale sa pravidelne objavujú tieto problémy:
- Odkvapový pás a žľaby. Pri dlhých halách (nad 30 m) je nutná dilatačná spojka po každých 12 metroch. Bez nej žľab pri mrazoch praskne.
- Štítové lemovania. Pri trapéze treba presah minimálne 60 mm cez vrchnú vlnu a tesniacu pásku z butylkaučuku.
- Atikové oplechovanie na plochých halách. Sklon atiky minimálne 5° smerom do vnútra, aby voda nezatekala po fasáde. Spoje s prelapom 100 mm a tesniacou páskou.
- Komínové lemovania a prestupy klimatizácie a odvetrania. Pre každý prienik použiť originálny manžetový kit s EPDM tesnením.
- Bleskozvod podľa STN EN 62305. Pri hale nad 8 metrov výšky je povinný a treba ho dimenzovať podľa triedy ochrany (LPL I až IV).
Dokumentácia, ktorú dostaneš pri preberacom protokole
Pri kolaudácii a poistení haly sa vyžaduje minimum nasledujúcich dokladov:
- Vyhlásenie o zhode (Declaration of Performance) na trapéz aj sendvičový panel.
- Atest požiarnej odolnosti pre sendvičový panel (klasifikácia podľa STN EN 13501-1).
- Technický popis skladby s typmi materiálov, hrúbkami a povrchovými úpravami.
- Fotodokumentácia priebehu prác, najmä kotvenia a klampiarskych detailov pred zakrytím.
- Statický posudok pre samonosné trapézy nad rozpätie 4 metre a pre fotovoltické systémy.
- Záručný list materiálu (10 až 25 rokov podľa typu povrchovej úpravy) a faktúra s rozpisom položiek.
Naša spolupráca pri streche haly
V Zakryto navrhujeme skladbu strechy po obhliadke a po konzultácii s projektantom alebo statikom. Pri obhliadke prejdeme s tebou vykurovanie, požiarnu kategorizáciu, pripravenosť pre fotovoltiku a klampiarske detaily. Do 48 hodín dostaneš položkový rozpočet s dvomi až tromi variantmi: napríklad trapéz s podstrešným zateplením, sendvičový panel PIR, prípadne sendvičový panel s minerálnou vlnou pri požiarnej náročnosti. Detaily k segmentu firemných objektov sú aj na našej stránke pre firmy a haly.
